익스텐디드 메탈(Expanded
Metal)
열연강판 또는 코일을 소재로 하여 제조된 강재로, 최소의 양과
시간으로 방대한 면적에 안전하게 시공/사용 될 수 있는 경제적인
제품이며 토목/건축/산업설비/공작기계/선박/화훼단지/자동차설비
등에 널리 사용되어지고 있습니다. |
| |
 |
| ■ 철판망 각부의 명칭 |
| SW |
: Mesh 短목방향의 중심간거리 |
| LW |
: Mesh 長목방향의 중심간거리 |
| T |
: 두께 |
| W |
: 절단폭 |
| S |
: SW방향의 길이 |
| L |
: LW방향의 길이 |
|
| |
 |
| |
| - 성품- |
| SW의 허용차 |
5% |
| LW의 허용차 |
2mm |
| S의 허용차 |
20mm |
| T의 허용차 |
강판의 허용차에 준함 |
| W의 허용차 |
10% |
횡곡
(Deflection) |
100mm에 대하여 5mm이하,
온길이에
대하여 5mmx(길이mm/1000mm)로 한다 |
| 길이의 편차 |
XG 1000mm에 대하여
6mm이하
XS 1000mm에 대하여 10mm이하 |
|
| * SW와 LW의 편차는 연속된 10개이상의 망목으로 측정되어야 한다. |
| |
|
| - 철판망의 중량계산법 |
| 강판의 단위무게 |
= |
7.85x두께 |
| ---------------- |
------------ |
| 연신율 |
SWM/(2xW) |
|
| - 철판망의 표면처리 |
페인팅,
P.V.C코팅, 아연용융도
금, 아루마도금 등 |
| - 철판망 생산가능 재질 |
강판,
알루미늄판, 스텐레스판,
동판, 기타 |
|
| |
| 익스텐디드
메탈 규격표(Expanded Metal) |
| |
| User |
Model |
KS
Model |
Mesh |
Stand |
Rate
of
Expansion |
Weight |
| SWM |
LWM |
T |
W |
kg/㎡ |
3'x6' |
4'x8' |
1. Standard
Metal Lath용 시설물
안전보호망 Engine
Cover 외관 장식장용
Flattened 原資재
|
|
|
12 |
30.5 |
1.2 |
1.5 |
4.00 |
3.36 |
3.95 |
7.01 |
|
|
12 |
30.5 |
1.6 |
2.0 |
3.00 |
4.18 |
6.99 |
12.42 |
|
|
12 |
30.5 |
2.3 |
3.0 |
2.00 |
9.03 |
15.1 |
26.9 |
|
|
22 |
50.8 |
1.6 |
2.0 |
5.50 |
2.26 |
3.81 |
6.76 |
|
|
22 |
50.8 |
2.3 |
2.5 |
4.40 |
4.10 |
6.86 |
12.2 |
|
|
22 |
50.8 |
3.2 |
3.5 |
3.14 |
8 |
13.4 |
23.8 |
|
|
22 |
50.8 |
4.0 |
4.5 |
2.44 |
12.9 |
21.57 |
38.34 |
|
|
25 |
61 |
1.6 |
2.5 |
5.00 |
2.51 |
4.2 |
7.46 |
|
|
25 |
61 |
2.3 |
3.0 |
4.17 |
4.33 |
7.24 |
12.87 |
|
|
25 |
61 |
3.2 |
4.0 |
3.12 |
8.05 |
13.46 |
23.92 |
|
|
25 |
61 |
4.0 |
4.5 |
2.78 |
11.3 |
18.89 |
33.58 |

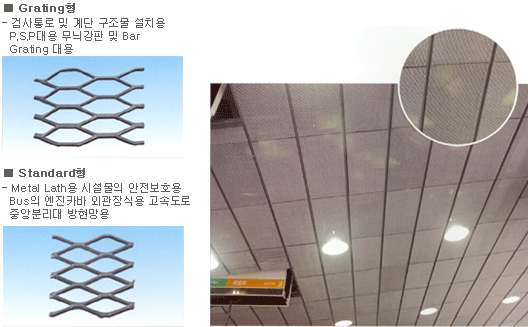

2. Grating
검사통로 및
계단 구조물 설치용
P.S.P대용 Checkered
Plate 및 Grating |
|
|
36 |
101.6 |
4.5 |
7.0 |
2.57 |
13.7 |
22.9 |
40.7 |
|
|
36 |
101.6 |
6.0 |
7.0 |
2.57 |
18.3 |
30.6 |
54.5 |
|
|
36 |
101.6 |
6.0 |
9.0 |
2.00 |
23.6 |
39.5 |
70.1 |
|
|
36 |
101.6 |
8.0 |
9.0 |
2.00 |
31.4 |
52.5 |
93.32 |
|
|
34 |
135.4 |
4.5 |
7.0 |
2.43 |
14.5 |
24.2 |
43.1 |
|
|
34 |
135.4 |
6.0 |
7.0 |
2.43 |
19.4 |
32.4 |
57.7 |
|
|
34 |
135.4 |
6.0 |
9.0 |
1.89 |
24.9 |
41.6 |
74.0 |
|
|
34 |
135.4 |
8.0 |
9.0 |
1.89 |
33.2 |
55.5 |
78.67 |
3. Fence
고속도로 중앙 분리대 및
차광 Fence 주택, 공장,
공원 등의 Fence |
|
|
34 |
76.2 |
2.3 |
3.0 |
5.67 |
3.19 |
5.33 |
9.48 |
|
|
34 |
76.2 |
3.2 |
4.0 |
4.25 |
5.91 |
9.88 |
17.6 |
|
|
34 |
76.2 |
4.5 |
5.0 |
3.40 |
10.4 |
17.8 |
30.9 |
|
|
50 |
152.4 |
2.3 |
3.5 |
7.14 |
2.53 |
4.23 |
7.52 |
|
|
50 |
152.4 |
3.2 |
4.0 |
6.25 |
4.02 |
6.72 |
11.9 |
|
|
50 |
152.4 |
4.5 |
5.0 |
5.00 |
7.06 |
11.8 |
21.0 |
4. Concrete
Concrete 보강재(도로,
공장 Slab, Wire Mesh
및 철근대용) |
|
|
75 |
203.2 |
3.2 |
4.0 |
9.38 |
2.68 |
4.48 |
7.96 |
|
|
75 |
203.2 |
4.5 |
5.0 |
7.5 |
4.71 |
7.78 |
14.0 |
|
|
75 |
203.2 |
6.0 |
6.0 |
6.25 |
7.54 |
12.6 |
22.4 |
|
| |
